AC900系列通用型矢量變頻器

AC590系列產品，在保持優異性能與功能的同時，從客戶應用的角度出發，在易用性，可維護性，環保性，安裝空間和設計標準方面，都有了顯著提升。憑借高性能的電流矢量技術，可輕松驅動異步電機。其高性能，高品質，高性價比，滿足客戶對水泵風機等輕負載環境的工作要求。

購買

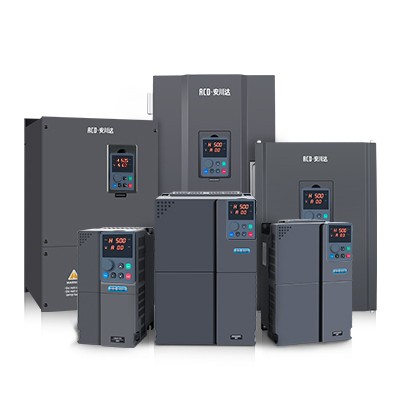

AC900系列（原590系列）通用矢量控制變頻器

安川達變頻器因其高性能、高功能、高品質而廣受好評。

而今，更追求適用性，更注重穩定性和性價比的900系列變頻器誕生了。

900系列變頻器分為迷你型和通用型兩個系列：

迷你型：0.75KW~2.2KW 220V/380V （詳情見迷你型專頁：http://www.xszljx.cn/index.php/product/index/id/50.html）

通用型：0.75KW~630KW 220V/380V

專業、功能豐富、性能強大

配備豐富的功能端子，標配485通訊接口，方便后期拓展。

內置通用、供水專用、永磁電機專用三套軟件，可實現參數的一鍵切換，無需復雜設置即可適應不同場合需求。

更大更厚實的散熱器應用，賦予其無比優秀的機械散熱性能，即使在炎熱的工作環境中，也能保證內部溫度維持在較低的水準。

900系列通用控制回路端子示意圖：

NC1	NC1	DI1	DI2	DI3	DI4	DI5	S-	S+	AI1	AO1
TA	TB	TC	DO1	COM	DO2	24V	AO2	GND	AI2	10V

900系列通用控制端子功能說明：

類別	端子符號	端子名稱	功能說明
電源	+10V-GND	外接＋ 10V 電源	向外提供 +10V 電源，最大輸出電流：10mA一般用作外接電位器工作電源，電位器阻值范圍：1kΩ~5kΩ
模擬輸入	AI1-GND	模擬量輸入端子 1	輸入電壓范圍：DC 0V~10V 輸入阻抗：22kΩ
模擬輸入	AI2-GND	模擬量輸入端子 2	1.輸入范圍：DC 0V~10V/0mA~20mA，由控制板上的跳線選擇決定。 2.輸入阻抗：電壓輸入時 22kΩ，電流輸入時通過 JP2阻抗 500Ω 或者 250Ω 可調。
數 字輸入	DI1- COM	數字輸入 1	1. 光藕隔離，兼容雙極性輸入 2. 輸入阻抗：2.4kΩ 3.電平輸入時電壓范圍： 9V~30V
	DI2- COM	數字輸入 2
	DI3- COM	數字輸入 3
	DI4- COM	數字輸入 4
	DI5- COM	數字輸入 5
模擬輸出	AO1-GND	模擬輸出	輸出電流、電壓范圍：4-20MA或0-10V
模擬輸出	AO2-GND	模擬輸出	輸出電壓：0-10V
數 字輸出	DO1-COM	數字輸出	光藕隔離，雙極性開路集電極輸出輸出電壓范圍：0V~24V 輸出電流范圍：0mA~50mA
數 字輸出	DO2-COM	數字輸出	光藕隔離，雙極性開路集電極輸出輸出電壓范圍：0V~24V 輸出電流范圍：0mA~50mA
繼電器輸出	T/B-T/C	常閉端子	觸點驅動能力：250Vac，3A，COS?=0.4 30Vdc，1A
繼電器輸出	T/A-T/B	常開端子	觸點驅動能力：250Vac，3A，COS?=0.4 30Vdc，1A
485通訊接口	S+/S-	485通訊接口	分別為485差分信號正端,485差分信號負端(參考地:GND)。標準485通訊接口，請使用雙絞線或屏蔽線。
